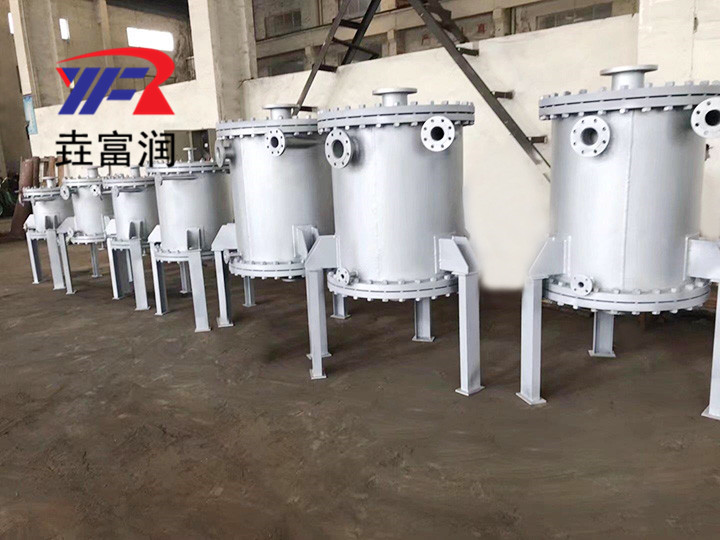

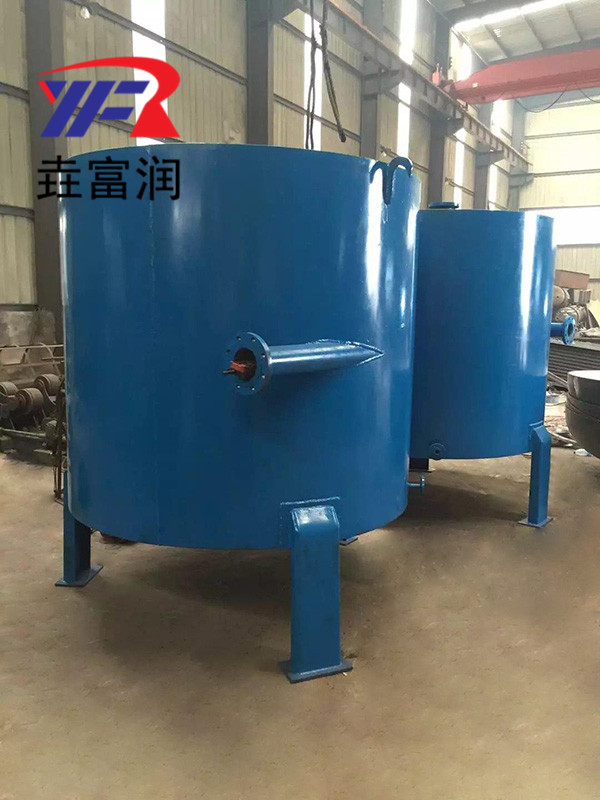

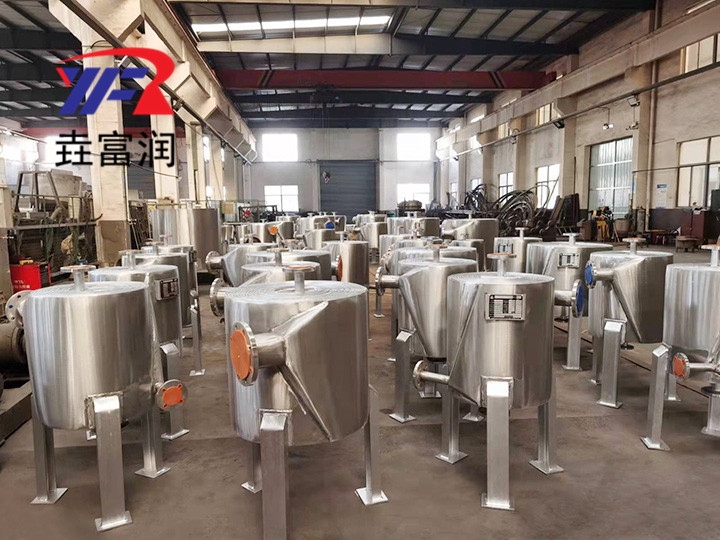

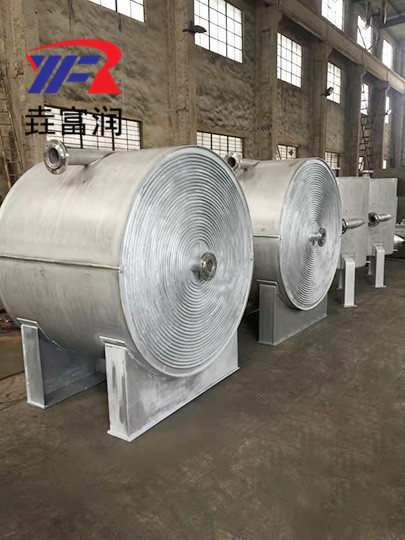

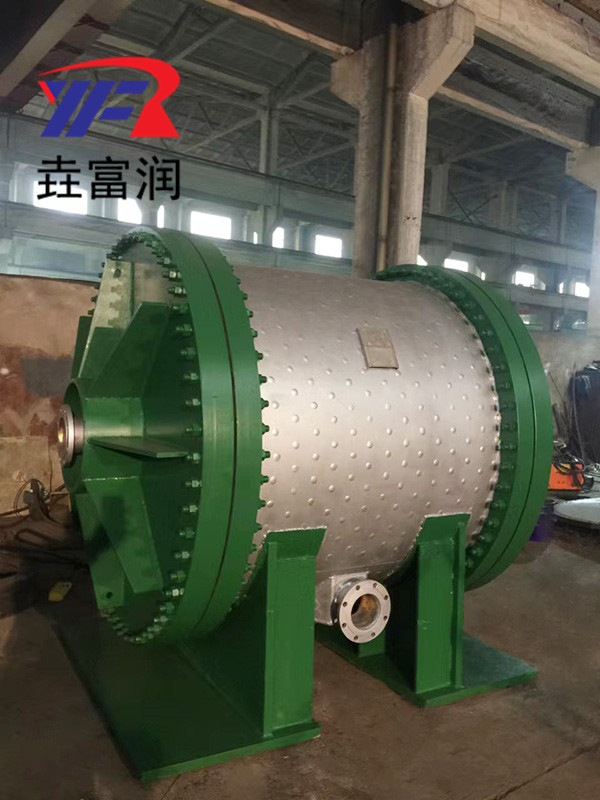

螺旋闆式換熱器

---

産品概述

       螺旋闆式換熱器是一種換熱設備，适用氣 - 氣、氣 - 液、液 - 液，以及用于冷凝和液體蒸發傳熱。該産品具有傳熱效率高，污垢自清能力強，效果好，體積小、價格便宜，使用可靠等優點。産品應用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（Ⅰ型）螺旋闆式換熱器和可拆式（Ⅱ型、Ⅲ型）螺旋闆式換熱器。

---

基本參數

       ● 螺旋闆換熱器的公稱壓力 PN 規定為 0.6、1、1.6、2.5MPA（即原 6、10、16、25KG/CM2）（系指單通道能承受的大工作壓力）試驗壓力為工作壓力的 1.25 倍。

       ●  螺旋闆換熱器與介質接觸部分的材質，碳素鋼為 Q235A、Q235AF，不鏽鋼酸鋼為 SUS321、SUS304。其它材質可根據用戶要求選定。

       ●  允許工作溫度：碳素鋼的 T=0 ～ +350℃，不鏽鋼酸鋼的 T=-40 ～ 500℃，升溫降壓範圍按壓力容器的有關規定。選用本設備時，應通過洽當的工藝計算，使設備通道内的流體達到湍流狀态。（一般液體流速 1M/SEC 氣體流速 10M/SEC）。

       ●  單台設備不能滿足使用要求，可以多台組合使用，但組合時必須符合下列規定：

       ●  并聯組合，串聯組合：設備和通道間距相同。

       ●  混合組合：一個通道并聯，一個通道串聯。

---

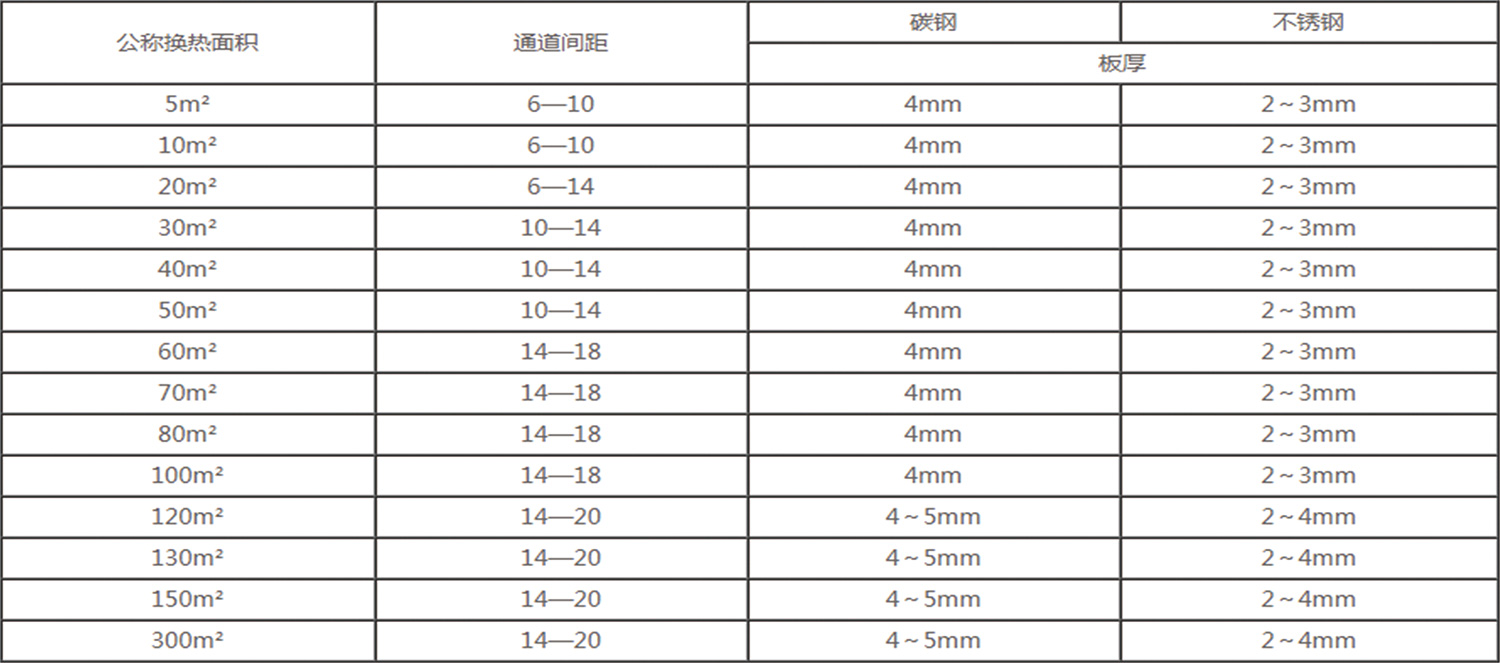

技(jì )術參數
